ПЕРЕДЕЛКА РАДИОСТАНЦИИ АНГАРА-1 ДЛЯ РАБОТЫ ЦИФРОВЫМИ ВИДАМИ СВЯЗИ
Игорь Лаврушов, UA6HJQ
(сентябрь 1998 года)
Радиостанция АНГАРА обладает очень неплохими характеристиками приемного и передающего тракта. Имеет высокую стабильность синтезатора, сравнимую с лучшими западными трансиверами. Все это наводит на мысль о том что ее можно использовать для работы цифровыми видами связи в диапазонах 3.6 и 7.0 МГц. (на 1.9МГц работать цифровыми видами нельзя), но для этого необходимо сделать некоторые доработки.
Мне встречались несколько вариантов документации на р/с АНГАРА-1. В них разное обозначение одних и тех же деталей на принципиальных схемах. Здесь обозначение деталей указаны так как в документации которая есть у меня.
Если у вас малоканальный вариант, то нужно распаять переключатели на синтезаторе в соответствии с описанием в документации. В данной конструкции не вводилась 'нормальная' (нижняя) боковая полоса, потому что станция используется только для цифровых видов связи. Ниже даны переделки по блокам. Почему сделано именно так, легко разобраться если посмотреть на схему.
АНГАРА хорошо согласуется с любым куском провода длиной от трех метров и более. Если сделать диполь, с длиной плеч по 20-25 метров и запитать его открытой линией сопротивлением 300-600 ом, можно расчитывать на DX QSO даже без внешнего усилителя мощности! Очень важно сделать хорошее заземление, эффективность работы от этого увеличиться. Радиостанция легко раскачивает отдельный УМ на ГУ-74 до мощности 1500Вт
СКАЧАТЬ TRX Десна
С. Тележников ( RV3YF)
Длительная, в течение нескольких лет, эксплуатация трансивера показала его высокие параметры, надежность в работе и, самое главное, простоту налаживания. Минимум дефицитных деталей, которые можно найти практически на любом радиорынке, предоставляет широкую возможность повторения конструкции многими начинающими радиолюбителями. Каких-либо уникальных решений данная конструкция не имеет, скорее это “сборная” из RA3AO, Урал-84, Роса и UA1FA. Главные требования при выборе узлов и блоков для трансивера – это повторяемость, простота при сохранении максимально достижимых характеристик, использование доступной на сегодняшний день элементные базы. Многие решения конечно можно подвергнуть критике – творческий процесс бесконечен, но данная конструкция имеет законченный вариант трансивера, а заниматься переделками и усовершенствованиями – это личное дело каждого радиолюбителя. По своим параметрам трансивер “Десна” не уступает таким известным всем радиолюбителям трансиверам, как “Урал - 84”, RA3AO. Недостатки лишь в отсутствии “сервиса”. Аппарат может быть базовым при создании УКВ трансиверов.
Изначальна трансивер задумывался в виде простой конструкции для работы SSB, как основным видом излучения и для повторения начинающими радиолюбителями на станции Юного Техника, (в виде радиоконструктора). Но постепенно базовая модель (трансивер РОСА) была доведена до законченной конструкции трансивера предназначенного для проведения радиолюбительских радиосвязей в диапазоне коротких волн 1,8…29 МГц. Вид работы - телефон (SSB) и телеграф (CW).
Чувствительность приемного тракта при соотношении сигнал / шум 10 дБ, не хуже 0,5 мкВ. Ширина полосы пропускания определяется примененным кварцевым фильтром. В режиме передачи выходная мощность в нагрузке 75 Ом составляет 1,2-1,5 Вт. Уход частоты генератора плавного диапазона на наивысшей частоте за 15 минут не более 100 Гц.
Высококачественный трансивер “Мастер 2009”
Предлагается новая версия трансивера, прототипом которого является опубликованный на страницах журнала РадиоХобби в номерах №1; 2; 3 за 2008г- “Мастер 2007”. Изменения, прежде всего претерпела блок- схема, а именно организация прохождения сигнала на передачу, распределение узлов аппарата по блокам, упрощение их принципиальных схем. Все это сделано не в ущерб качеству работы, а за счет бОльшей проработки схемотехники и удалению второстепенного сервиса, редко используемого в работе.
скачать Мастер 2009
Упрощенная структурная схема основных блоков трансивера "Мастер 2009" (весь приемопередающий тракт до 1-го смесителя повторяет Мастер 2007 и поэтому не показан).

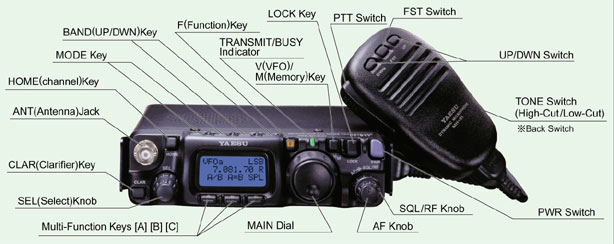

скачать описание трансивера FT 817
В комплект трансивера FT-817 входит трехсекционная антенна YHA-63, оптимизированная для работы на 50 МГц, 144 МГц и 430 МГц. Она также хорошо работает на широковещательном диапазоне FM и других УКВ диапазонах. Эта антенна присоединяется к BNC-разъему на передней панели трансивера.
Для работы на КВ-диапазонах или на диапазоне 50 МГц большинство путешественников используют свои собственные диполи или складные вертикальные щтыри, питаемые через тонкий коаксиальный кабель, заканчивающийся разъемом PL-259. Такие антенны можно присоединить к трансиверу через разъем, расположенный на его задней стенке.
Применение радиостанции
P-143
в мирных целях
Игорь Лаврушов
написано в 2003г.
обновлено в июне 2006
В статье описаны пошаговые изменения в радиостанции Р-143 для ее эффективного использования, в первую очередь, в составе пакетного узла или для работы различными цифровыми видами связи. Обратите внимание, что некоторые переделки предназначенные для SSB, ухудшают работу радиостанции в цифровых видах связи (например замена ЭМФ, для смены боковой полосы). Наша задача, увеличить эффективность этой радиостанции быстро и при минимальном вмешательсве в конструкцию.
Носимая КВ радиостанция Р-143, была разработана в 70-х годах и предназначена для связи подразделений в армии. На сегодняшний день, для этой цели она не актуальна и морально устарела, зато для радиолюбительской связи - в самый раз будет. Схемотехника радиостанции хорошо продумана и надежна. Мощность передатчика 5 - 8Вт в положении переключателя 1.0 и 1 - 4Вт. в положении 0.1, чувствительность приемника 1мкв, диапазон частот 1.5 - 19.9МГц (перекрываем наши диапазоны: 1.9, 3.5, 7, 10, 14, 18МГц). В радиостанции используется синтезатор с термостатом и очень хорошей стабильностью. Шаг перестройки в 1кГц, для цифровых видов не является недостатком. Радиостанция изначально могла использоваться для цифровой связи, о чем свидейтельствует режим ЧТ (фактически это RTTY с разносом тонов ±250Гц). Учитывая что эту р.станцию можно недорого купить целиком или по блокам, ее привлекательность для радиолюбителей, сильно возрастает.
скачать схему переделки приёмника Р 326 в трансиверный режим
ТРАНСИВЕРИЗАЦИЯ Р160,Р180. ИСПОЛЬЗОВАНИЕ ВНУТРЕННЕГО МОНТАЖА СКАЧАТЬ
В статье приводятся данные по принципиальным схемам Р-680. Использование блока Б5-72 для получения узкой полосы при приеме. Для этого используется коробка соединительная КС-1, в которой находится реле Р-5 (см. схему ВЧ соединений на фотосхеме находящейся на крышке передней панели.)
В блоке Б2-4 вместо контрольных гнезд Ш8 - Ш9 устанавливаются дополнительно ВЧ разъемы, которые соединяются параллельно (один дополнительный разъем параллельно Ш8, второй - параллельно Ш9). Выходные уровни Ш8 больше ,чем на Ш9, - пользователь может выбирать какой уровень ему больше подходит.В Б5-72 отсоединить ВЧ разъем Ш2. ВЧ кабель идущий на перебрасывающий контакт Р5 КС-1 (см. фотосхему) и оставить не присоединенным. На Ш2 присоединить новый ВЧ кабель, соединяющий ВЧ разъем Ш9 (дополнительный) Б2-4 с ВЧ разъемом Ш2, блока Б5-72. ВЧ кабель идущий на Ш13 (вх. ПЧ-ШК) внизу под передней панелью отрезать, его продернуть во внутрь приемника, напаять ВЧ разъем и подсоединить к ВЧ разъему Ш6 блока Б5-72 (контрольный выход осциллографа)
Узлы KB трансивера
После повторения достаточно большого количества трансиверов, описанных в отечественной радиолюбительской литературе, этот вариант возник как “симбиоз” из отработанных и опробованных узлов. Основные его особенности - это применение модификаций «ковельских» синтезаторов и довольно мощного выходного каскада на транзисторах. В итоге получился аппарат с весьма неплохими характеристиками, достаточно удобный в работе, Это чисто “сетевой” трансивер без возможности работы от аккумуляторов. Проблемы с электроэнергией в последние годы вынудили разработать еще несколько вариантов основных плат и трансиверов с однополярным питанием 12-13,8V. Этой темы в данной публикации пока касаться не буду, возможно, что следующее издание будет целиком посвящено вопросу трансивера с питанием от аккумуляторов. Такой трансивер создан в 1996 году и прошел испытание у многих радиолюбителей.

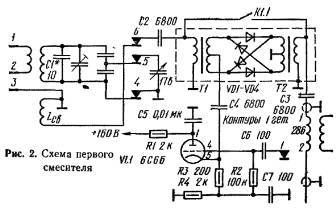

усовершенствование Р250
трансивер на все диапазоны UT2WF
Габариты трансивера 160х340х340мм. Размеры можно немного уменьшить, т.к. внутри много свободного места. Размер основной платы выбран
Один из определяющих факторов при выборе схемотехники TRX -это повторяемость конструкции и доступность элементной базы. В предлагаемом варианте основной платы отсутствуют какие-либо дефицитные или незаменимые элементы. Возможная чувствительность с входа платы, которую можно достичь без тщательной отладки каждого каскада 0,2-0,3 мкВ. Чувствительность, которую удалось получить при тщательном подборе элементов и настройке не хуже 0,1мкВ. Данные здесь приблизительные,
Скачать DSB минитрансиве скачать схему трансвертера на 50 мгц
Скачать QRP трансивер на 40 м скачать схему трансивера на базе Р309
Скачать схему UW3DI скачать схему трансивера НИВА
Скачать схему трансивера РУБИН скачать схему трансивера YES 97
Скачать трансивер АМАТОР 160 скачать схему трансивера YES 98
Скачать трансвертер 1,8-27мгц скачать модернизация UW3DI .
ТРАНСИВЕР "HDK-97"
Виталий ГЛАДКОВ (RW4HDK)
В предлагаемой конструкции использовано немало узлов из других аппаратов, описания
которых публиковались в радиолюбительской литературе. Такой подход позволил автору
этой статьи создать относительно несложный многодиапазонный трансивер
с неплохими техническими характеристиками.
Трансивер "HDK-97" предназначен для проведения CW и SSB связей на любительских диапазонах 10, 15, 20, 40, 80 и 160 метров. При его разработке ставилась задача создания технологичного и легко повторяемого аппарата с использованием уже известной (лучшей по мнению автора) радиолюбительской схемотехники. Были изготовлены несколько экземпляров трансиверов с такими техническими характеристиками:
— чувствительность при соотношении сигнал/шум 10 дБ не хуже 0,2 мкВ;
— двухсигнальная избирательность при расстройте 15 кГц не менее 80 дБ;
— динамический диапазон по интермодуляции не хуже 90 дБ;
— уход частоты ГПД на диапазоне 10 метров не более 150 Гц в час;
— диапазон регулировки АРУ при изменении выходного напряжения на 6 дБ не менее 90 дБ;
— выходная мощность передающего тракта не менее 25 Вт.
Трансивер выполнен по схеме с одним преобразованием частоты и состоит из 14
функционально законченных блоков. Основа аппарата — блок А1 (рис. 1) печатная плата (рпп р1), размещение деталей (рпп р1а). Это малосигнальный реверсивный приемопередающий тракт, описание которого было опубликовано в [1]. Он был подвергнут некоторым доработкам. Не вдаваясь в подробности, отметим лишь, что в схему введены дополнения, которые позволили существенно улучшить работу тракта.
В цепь управления каскадом на транзисторе VT1, например, введено реле К1. Своими контактами в режиме передачи оно отключает виток связи трансформатора Т1 от цепи эмиттера транзистора, предотвращая самовозбуждение каскада.
Автоматическая регулировка усиления осуществлена по промежуточной частоте, а не по низкой, как было в первоисточнике. В истоковую цепь резонансного усилителя ПЧ на транзисторе VT3 включен каскад управления АРУ на транзисторе VT4. При отсутствии сигнала (в режиме приема) на вывод 3 блока А1 поступает напряжение около +3,5 В из блока А5 (АРУ). Транзистор VT4 открыт и УПЧ имеет максимальное усиление. С появлением сигнала, напряжение АРУ уменьшается с +3,5 В до нуля, транзистор VT4 закрывается и, соответственно, падает усиление каскада на транзисторе VT3. Сопротивление нагрузки кварцевого фильтра ZQ1 (определяется резистором R12) при этом не меняется, т. к. коллектор VT4 соединен по высокой частоте с общим проводом через конденсатор С13.
Второй смеситель на T5VD20— VD23T6 дополнен подстроечным резистором R16, что позволило сбалансировать смеситель и полностью избавиться от несущей.
Улучшена развязка второго смесителя с каскадами УЗЧ. На частоте ПЧ он постоянно нагружен на 50 Ом через конденсатор С24, а цепочка L10C25 предотвращает его разбалансировку последующими каскадами.
Предварительный УЗЧ выполнен на двух транзисторах — VT5 и VT6. Он имеет большое усиление при малом уровне собственных шумов.
Заменена микросхемы DA1 (УНЧ) К174УН4 на К174УН7 позволила снять проблему самовозбуждения усилителя и упростить этот узел (пропала необходимость в стабилизаторе +9 В).
Применение в микрофонном усилителе вместо транзисторов микросхемы К140УД6 (DA2), упростило налаживание этого каскада.
